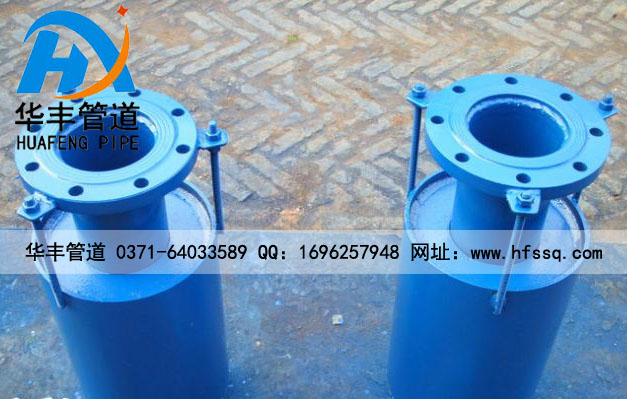

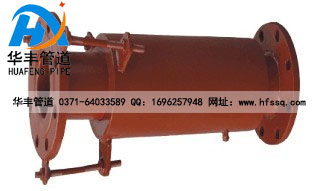

轴向外压式LU补偿器主要吸收轴向位移Q具有补偉K大、保温性能好、残余介质可以排除等优点。由一个或多个波纹通过中间接管串接在一P两端分别与内板和封底板焊接后，再分别与通管外管相连、LU管波数较多?/p>
使用说明Q?/p>
轴向型外压式波纹补偿器主要吸收u向位U，h补偿量大、保温性能好、残余介质可以排除等优点?/p>
轴向型外压式波纹补偿器对支作用力的计算Q（不考虑温度对补偉K及刚度的修正Q?/p>
例：一钢\Q公U通径500mmQ工作压?.6MPaQ介质温?50C Q环?低温?10CQ安装温度ؓ20CQ管UK如图Q疲劳破坏次数要?000ơ。要安装一外压补偿器，试计补偿器Ҏ(gu)座的作用力?/p>
用途：
轴向外压式补偿器主要吸收轴向位移Q具有补偉K大、保温性能好、残余介质可以排除等优点。由一个或多个波纹通过中间接管串接在一P两端分别与内板和封底板焊接后，再分别与通管外管相连、LU管波数较多?/p>
型号QDN32-DN1600Q压力别：0.1Mpa-2.5Mpa
轴向补偿量：18mm-400mm
解：Q?Q热变Ş计算Q△L=a·t·L=0.0133×360×30=143.6mm
Q?Q根据用条件和热变形计数据，查样本可选用0.6TWY500×8FQN=3000ơ，
X0=192mm Kx=272N/mm?不做预变?
Q?QA、B架受u向力Q?/p>
内压推力QFp=100·P·A=100×0.6×3167=190020N
轴向弹力QFx=Kx·X\272×143.6=39059.2N
Fz=Fp+Fx=190020+39059.2=229079N
注意Q?Q?Q安装时疏水口向下?/p>
Q?Q现场安装完后，必须拆除拉杆?/p>
Q?Q安装是介质向与补偿器的流向标志一致?/p>
如需原图误pd丰在U客?/p>
通径 | 长度 mm | 波数 | 压力{ Mpa | 滤纹有?面积 cm2 | *大外径尺 ?mm |
0.6 | 1 | 1.6 |
轴向补偿?mm/ 刚度 N/mm |
50 | 432 | 10 | 41/231 | 39/255 | 37/286 | 81 | ф270 |
654 | 20 | 82/116 | 78/126 | 74/143 |
65 | 488 | 10 | 41/231 | 39/255 | 37/286 | 82 | ф290 |
756 | 20 | 82/116 | 78/126 | 74/143 |
80 | 506 | 9 | 56/196 | 53/232 | 50/278 | 121 | ф308 |
789 | 18 | 112/98 | 106/116 | 100/139 |
100 | 532 | 8 | 61/167 | 57/218 | 54/256 | 180 | ф336 |
789 | 16 | 122/84 | 114/109 | 108/128 |
125 | 616 | 8 | 82/278 | 78/301 | 75/320 | 257 | ф368 |
966 | 16 | 164/129 | 156/151 | 150/160 |
150 | 950 | 8 | 124/125 | 112/154 | 89/330 | 535 | ф450 |
1540 | 16 | 250/56 | 210/87 | 160/113 |
200 | 950 | 8 | 130/155 | 100/126 | 70/409 | 779 | ф505 |
1550 | 16 | 250/75 | 200/113 | 160/205 |
250 | 1080 | 8 | 161/111 | 130/162 | 105/378 | 1075 | ф566 |
1800 | 16 | 320/51 | 260/94 | 201/119 |
300 | 1090 | 8 | 161/138 | 130/194 | 100/338 | 1269 | ф600 |
1820 | 16 | 320/54 | 260/100 | 200/168 |
350 | 1090 | 8 | 165/165 | 132/221 | 99/438 | 1619 | ф676 |
1820 | 16 | 320/71 | 250/121 | 200/218 |
400 | 1110 | 8 | 162/164 | 132/290 | 101/468 | 2008 | ф710 |
1840 | 16 | 310/76 | 251/145 | 190/268 |
450 | 1110 | 8 | 152/131 | 124/339 | 100/532 | 2428 | ф768 |
1840 | 16 | 301/81 | 251/170 | 190/245 |
500 | 1475 | 6 | 190/180 | 150/515 | 150/765 | 3473 | ф975 |
2450 | 12 | 371/90 | 300/175 | 300/298 |
600 | 1540 | 6 | 195/231 | 150/754 | 140/765 | 4766 | ф1090 |
2540 | 12 | 391/121 | 290/364 | 280/480 |
700 | 1540 | 6 | 200/222 | 155/601 | 150/832 | 6068 | ф1190 |
2540 | 12 | 400/112 | 300/400 | 290/478 |
800 | 1540 | 6 | 201/200 | 164/497 | 150/897 | 7528 | ф1290 |
2540 | 12 | 400/135 | 321/451 | 299/583 |
900 | 1605 | 6 | 220/206 | 230/635 | 220/765 | 9328 | ф1460 |
2685 | 12 | 430/154 | 460/337 | 442/388 |
1000 | 1605 | 6 | 220/356 | 230/615 | 220/763 | 11118 | ф1560 |
2685 | 12 | 430/268 | 460/303 | 442/418 |
1100 | 1605 | 6 | 210/273 | 230/654 | 221/754 | 13066 | ф1660 |
2685 | 12 | 428/187 | 460/347 | 442/414 |
1200 | 1605 | 6 | 210/308 | 230/757 | 221/832 | 15170 | ф1760 |
2685 | 12 | 420/104 | 460/488 | 443/601 |
1300 | 1605 | 6 | 220/356 | 230/864 | 221/864 | 17432 | ф1860 |
2685 | 12 | 410/132 | 450/432 | 435/626 |
1400 | 1605 | 6 | 212/398 | 231/645 | 226/889 | 19851 | ф1960 |
2685 | 12 | 410/198 | 450/466 | 430/665 |
1500 | 1605 | 6 | 201/321 | 230/978 | 220/984 | 22427 | ф2060 |
2685 | 12 | 400/187 | 449/422 | 432/665 |
