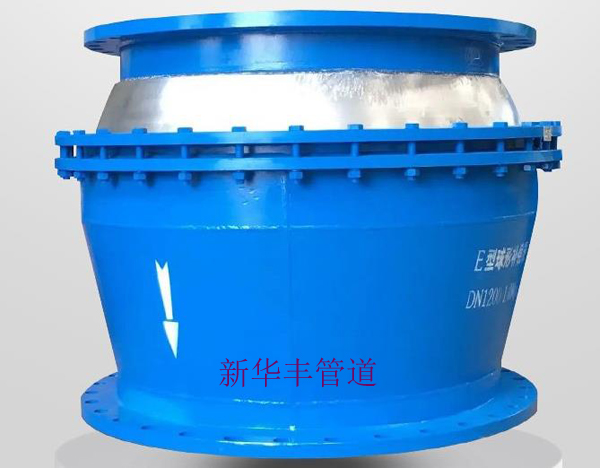

球形補償器質量問題分析和安裝的安全技術要求是什么

球形補償器質量問題分析
     在使用中，球形補償器的失效主要包括腐蝕泄漏和變形不穩定，其中腐蝕失效是主要的失效形式。通過對波紋管腐蝕失效的解剖分析，發現球形補償器腐蝕失效可分為點蝕穿孔和應力腐蝕兩種類型；氯化物應力腐蝕開裂約占總腐蝕失效的95%。
球形補償器的失穩可分為強度失穩和結構失穩。強度失穩包括內外壓波紋管平面失穩和外壓波紋管平面失穩，結構失穩是內壓波紋管失穩。

     球形補償器可以實現不停機維護：通常由兩個或三個球形補償器組成，利用球形補償器的角度變化，可以吸收管道的線性位移，具有補償能力大、占用空間小、流體阻力小的優點，可以隨意彎曲，也稱為通用旋轉補償器。灌漿結構，密封可靠，不停機不維修，使用壽命不低于管道。
球形補償器的強度試驗
    補償器施工完成后，經檢查除現場組裝的連接件外，所有零件均符合設計文件及相關標準要求后，方可進行強度試驗。
強度試驗應在試驗段管道接口防腐、保溫施工和設備安裝前進行。球形補償器的試驗介質為清水，環境溫度在5以上，球形補償器的試驗壓力為設計壓力的1.5倍。加水時，將系統中的氣體排出，在試驗壓力下穩定壓力，檢查無泄漏或壓降，然后降至設計壓力，在設計壓力下穩定壓力30分鐘，檢查無泄漏、異響或壓降。
當管道系統高差較大時，試驗壓力以Z高點壓力為準，Z低點壓力不得超過管道和設備的承受壓力。
試驗過程中發現球形補償器泄漏，嚴禁帶壓處理。缺陷消除后，應重新進行測試。球形補償器試驗后，用于試驗的臨時加固裝置應及時拆除，以消除積水。為防止排水管內形成負壓，嚴禁隨地排放。
球形補償器安裝的安全技術要求是什么？
(1)球形補償器應與管道同軸，不得偏斜。
(2)安裝時，在球形補償器兩端增加臨時支撐裝置，然后拆除臨時設施，檢查是否有不均勻沉降。球形補償器附近的兩個管架上應提供導向裝置。
(3)焊縫一端設置在球形補償器內，介質流向應安裝在水平管道上，焊縫應放置在垂直管道上。球型補償器應預張緊或預壓縮，不能產生不均勻變形。
